初めに

インフラ技術部のIです。

今回はNutanix AHVにおけるストレージについて、図を元に説明します。

Nutanix関連記事

Nutanixに関する記事は以下にまとめていますので、是非ご覧ください！

・Broadcom社によるVMware社の買収にどう対応するか‼
・Nutanix AHVとは
・Nutanix AHVの機能について
・Nutanix AHVの機能(ストレージ関連)について
・Nutanix AHVへの移行について
・【Nutanix AHV】Nutanix AHV構築してみた！
・【Nutanix AHV】Prism Elementとは？Prism Centralとは？
・【Nutanix AHV】PrismCentral導入してみた
・【Nutanix AHV】Nutanix Moveデプロイ
・【Nutanix AHV】VMware ESXiからNutanix AHVへの仮想マシン移行【Nutanix Move】
・【Nutanix AHV】仮想マシン構築（Linux/Windows Server）
・【Nutanix AHV】AHV/CVM/クラスターの起動停止

ストレージ

Nutanixのストレージには分散ストレージファブリックやブロックストレージサービスなど、さまざまな要素が存在します。
今回はその中でも特に重要な、以下の3つのキーコンポーネントに焦点を当てて説明をいたします。
※ファイルストレージ(Files Storage)、オブジェクトストレージサービス(Objects Storage)については、別の機会に詳しく説明いたします。

• Storage Pool
• Storage Container
• Volumes

Storage Pool

まず初めにStorage Poolについて、簡単に説明いたします。
Storage Poolは以下のように各AHVのローカルストレージを1つのストレージ(分散ストレージファブリックを使用)として、Nutanixクラスターで使用しています。

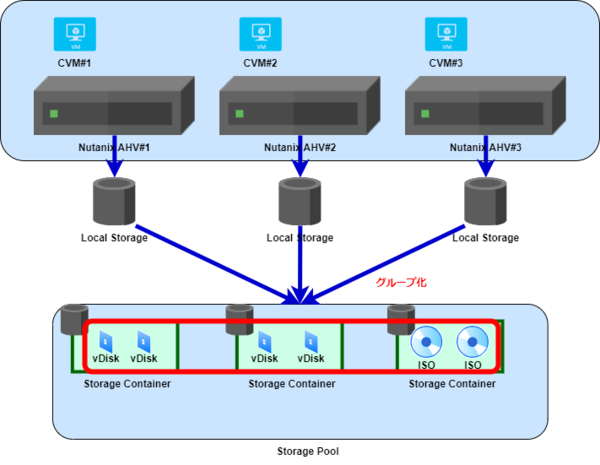

図にすると以下となっています。

ローカルストレージの設定は以前Nutanix AHV(CE版)構築記事で設定したDataディスクを元にしています。

Storage Container

Storage Containerは、以下のようにStorage Poolから論理的にボリュームを切り出して使用しています。
こちらはVMware ESXiでいうデータストアとなります。

仮想マシンの仮想ディスクを作成したり、OSインストール時などに必要となるISOファイルを配置したりする際に使用します。

Volumes

Nutanix Volumesは以下のようにStorage Poolよりボリュームを論理的に切り出して、ブロックストレージとして提供しています。
VolumesはOracle RACやWSFCで使用することが可能です。

Volumesは「Volumes Internal」と「Volumes External」の2種類あります。

Volumes Internal

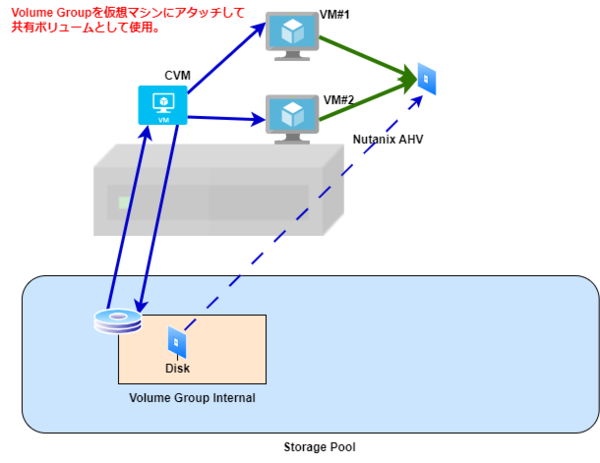

Volumes InternalではCVMによりNutanix上で作成された仮想マシン単位でVolumesの利用を管理しています。
そのため、IPやIQNは不要となりPrism(Web UI)から数クリックで設定することが可能となっています。

Volumes External

Volumes ExternalではCVMをiSCSI Target、OSをiSCSI InitiatorとしてCVM-OS間でボリュームグループの利用を管理しています。

Internalとは異なり、使用対象をIPやIQN単位で設定を行います。
公式ドキュメントではIQNの使用がベストプラクティスとなっています。

Populate VG allowlists with IQNs rather than IP addresses.

iSCSI TargetのIPアドレスはNutanixクラスターに対してDataService IPの設定をします。
設定は[Prism Element]→[設定]→[クラスタ詳細]→[iSCSIデータサービスIP]に行います。

Externalでは外部にサーバーからもVolumesの利用が可能となっています。
※外部からの使用はNCI Proライセンスが必要となります。

InternalとExternalを簡単に表で比較しました。

最後に

仮想マシン/OS間での共有ボリュームが必要となる場合、NutanixではVolumesという機能があるため
新しくストレージ製品を用意する必要がなく、すぐに使用することが出来ます。
Oracle RACやWindows Server Failover cluster(WSFC)でも利用可能となっています。
