こんにちは！NW部のSです。

今回、Virtual Box上に構築したPPPoEサーバと別途用意したPC(外部PC)でPPPoE接続してIPアドレスの取得をしていきます！

今回用意した環境は、以下になります。

仮想化ソフト：Vitual Box 7.1.10
OS：Ubuntu 24.04.3

PPPoEとは

PPPoE（Point-to-Point over Ethernet）は、インターネット接続方式の1つです。ユーザ名とパスワードで認証を行うことでグローバルIPアドレスが払い出され、インターネットにアクセスできています。

Virtual BoxでPPPoEの動作検証

まずは、Virtual Box上でPPPoEサーバとPPPoEクライアントをVM(Virtual Machine：仮想マシン)で動かして検証しました。

PPPoEサーバ側の準備

1. UbuntuをインストールしたVMのを用意

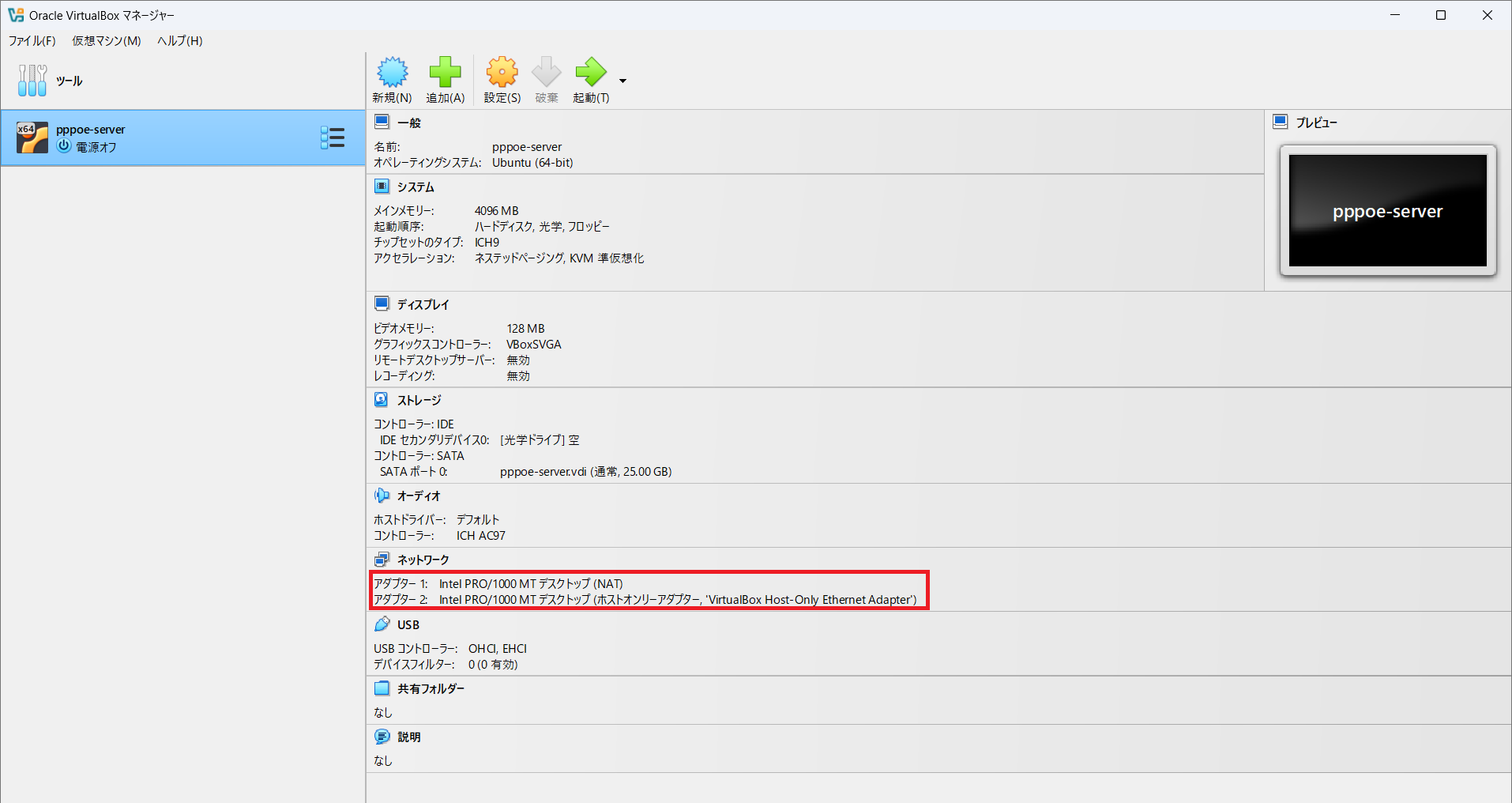

Virtual Box内での通信及びパッケージのインストールのために、以下のアダプタを使用します。

NAT
ホストオンリーアダプタ

2. パッケージのインストール

PPPoEのパッケージの前にTeratermから操作できるように、「openssh-serverパッケージ」をインストールします。

sudo apt install openssh-server -y

=== インストール完了後 ===

systemctl enable ssh.service

systemctl start ssh.service

=== Teratermで接続 ===

続けて、PPPoEパッケージをインストールしていきます。

sudo apt update

sudo apt install rp-pppoe

※rp-pppoeパッケージが見つからない場合、下記手順を実施

以下コマンドでパッケージの取得及びビルドします。

apt install build-essntial wget

wget https://downloads.uls.co.za/rp-pppoe/rp-pppoe-4.0.tar.gz

tar zxvf rp-pppoe-4.0.tar.gz

cd rp-pppoe/

./configure

make

make install

3. 設定ファイルの編集

/etc/ppp/pppoe-server-optionsを下記の内容を追記もしくはコメントアウト

refuse-pap # PAP認証を拒否する

require-chap # CHAP認証を要求する

lcp-echo-interval 60 # 60秒ごとにLCPエコーパケットを送信（死活監視）

lcp-echo-failure 2 # 2回エコー応答がなければ切断

mru 1492 # MRU（受信最大フレームサイズ）を1492バイトに設定

mtu 1492 # MTU（送信最大フレームサイズ）を1492バイトに設定

nopcomp # PPPヘッダ圧縮（Pcomp）を無効化

nodeflate # Deflate圧縮を無効化

nobsdcomp # BSD圧縮を無効化

novj # Van Jacobson TCPヘッダ圧縮を無効化

novjccomp # VJ圧縮の圧縮オプションを無効化

nopredictor1 # Predictor-1圧縮を無効化

ipcp-accept-local # ローカルIPアドレスの提案を受け入れる

ipcp-accept-remote # リモートIPアドレスの提案を受け入れる

nodefaultroute # PPP接続時にデフォルトルートを追加しない

ms-dns 8.8.8.8 # クライアントへDNSサーバのアドレスを通知

ms-dns 8.8.4.4 # クライアントへDNSサーバのアドレスを通知

usepeerdns # ピア（クライアント）から提案されたDNSを使用

noipdefault # デフォルトルートを設定しない

proxyarp # プロキシARPを有効にする

noipx # IPXプロトコルを無効化

debug # デバッグ情報をログに出力

/etc/ppp/chap-secretsに認証用のユーザ名とパスワードを追記

user1 * password1 *

PPPoEクライアント側の準備

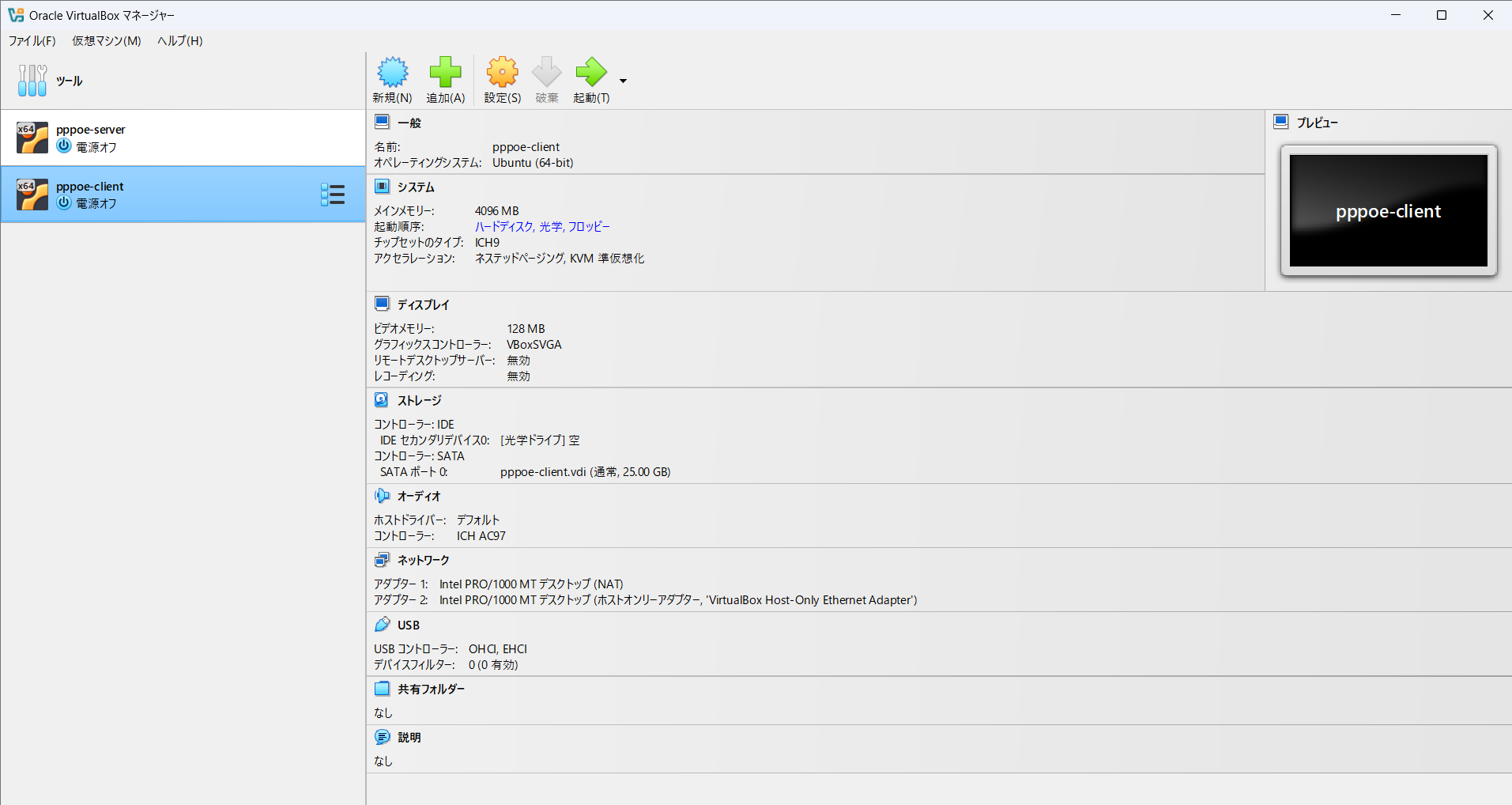

1. PPPoEクライアント用のVMは、PPPoEサーバのクローンで作成します。

2. クライアント設定

/etc/ppp/peers/pppoe-clientを編集

noauth # 認証不要。ピア側から認証を行わない

defaultroute # PPP接続確立時にデフォルトルート(経路)を自動追加

replacedefaultroute # 既存のデフォルトルートをPPP接続のものに置き換える

hide-password # ログ等に接続パスワードを表示しない

persist # 接続が切断されても自動的に再接続を試みる

mtu 1492 # MTU(最大転送単位)を1492バイトに設定

plugin rp-pppoe.so <インターフェース名>　　 # rp-pppoe.soプラグインを利用し、<インターフェース名>でPPPoE接続

user "user1" # PPP認証時に使うユーザー名("user1")

/etc/ppp/chap-secretsもPPPoEサーバと同じ認証情報で設定

user1 * password1 *

PPPoE接続をテスト

1. サーバ側で待ち受けを開始

sudo pppoe-server -I enp0s8 -L 192.168.0.100 -R 192.168.0.10 -N 5

・ -I 待ち受けるインターフェース ※インターフェース名は、環境ごとに確認してください

・ -L PPPoEサーバ用のIPアドレス

・ -R 配布するIPアドレスの開始アドレス

・ -N 配布するIPアドレスの個数

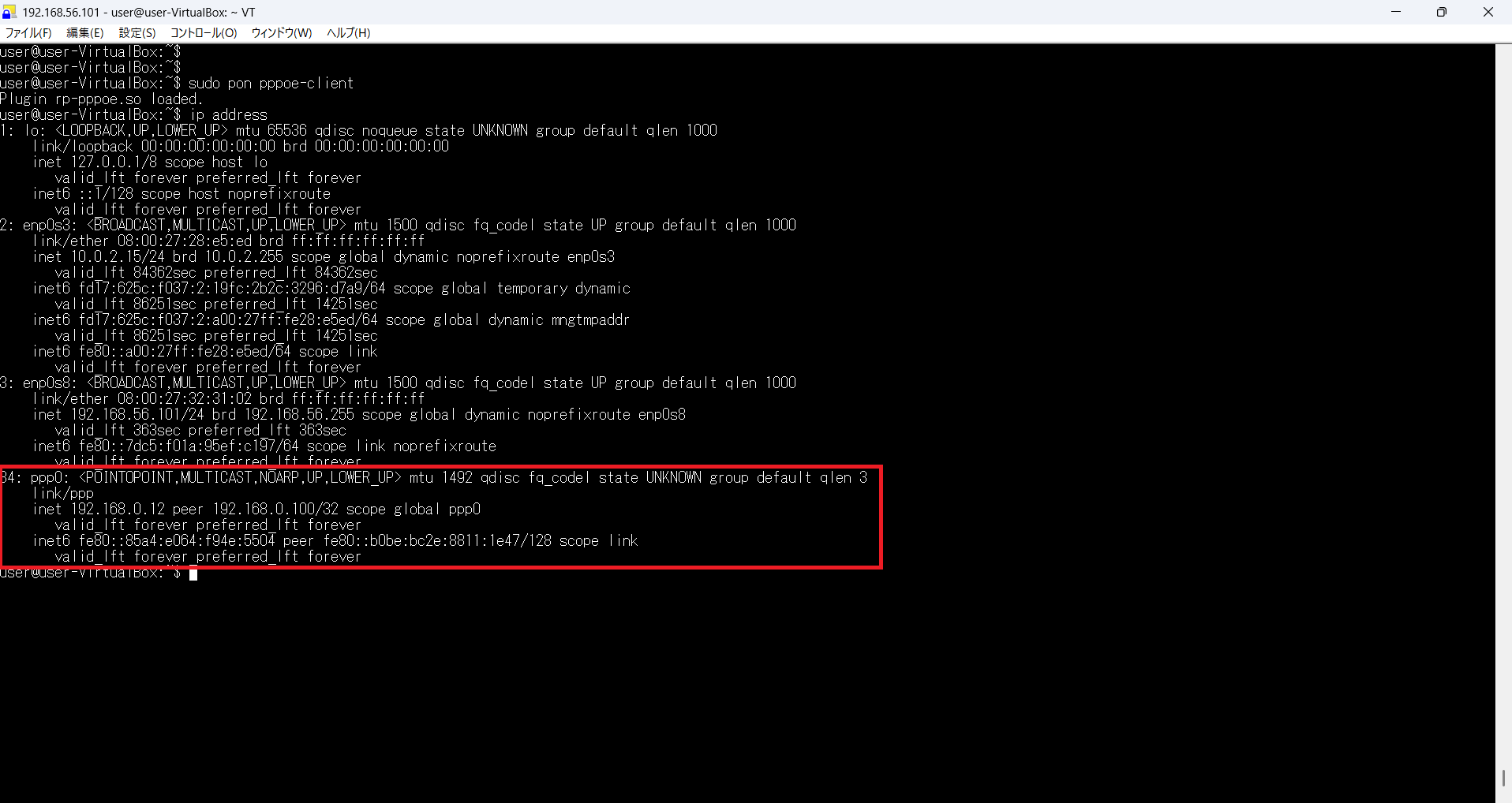

2. クライアント側で接続
